High Precision Bearing
High Precision Bearing CRTS Type외륜 구조는 CRT시리즈와 같지만 내륜구조가 다릅니다. CRT시리즈보다 제한속도(limit speed)가 높고 마찰회전력(frictional torque)이 낮습니다. 마찰회전력이 균일하게 분산되어, 예로 들면 direct drive motor를 사용하는 샤프트를 사용할 때와 같은 '높은 속도'를 요구하는 제품에 사용하기 적합합니다. |
 |
|---|

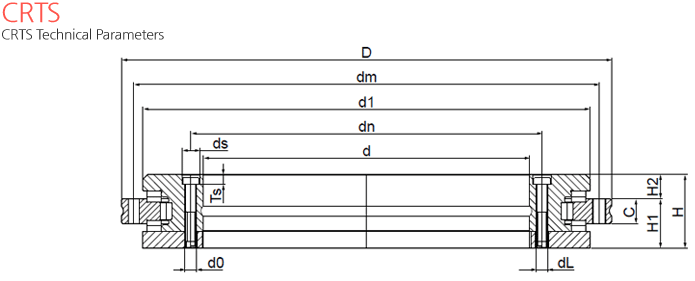

| Dimensional tolerances | Installation dimension | The Axial radial runout | Download | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Inner diameter | Outer diameter | Standard | Strict | ||||||
| d | △ds | D | △Ds | H1 |
△H1s | H2 | |||
| Unit: mm | |||||||||
| 200 | -0.015 | 300 | -0.018 | 30 | +0.04 -0.06 |
15 | 4 | 2 |  |
| 260 | -0.018 | 385 | -0.02 | 36.5 | +0.05 -0.07 |
18.5 | 6 | 3 | |
| 325 | -0.023 | 450 | -0.023 | 40 | +0.06 -0.07 |
20 | 6 | 3 | |
| 395 | -0.023 | 525 | -0.028 | 42.5 | +0.06 -0.07 |
22.5 | 6 | 3 | |
| 460 | -0.023 | 600 | -0.028 | 46 | +0.07 -0.08 |
24 | 6 | 3 | |
