High Precision Bearing

High Precision Bearing CRT Type 외륜기어일체형 회전(반경)-축방향 결합된 베어링구조로 양방향 하중, 반경 하중(레이디얼하중), 기울임 모멘트를 견딜 수 있습니다. 마운팅홀이 있어서 볼트로 직접 고정할수 있고, 출하전에 설치해야하지만 설치할 때 클리어런스를 조정하지 않아도 됩니다. 이 시리즈는 저속, 짧은 회전 구간, 그리고 높은 강성과 정밀도를 요구하는 곳에 적합합니다.

High Precision Bearing

CRT Type

외륜기어일체형

회전(반경)-축방향 결합된 베어링구조로 양방향 하중, 반경 하중(레이디얼하중), 기울임 모멘트를 견딜 수 있습니다. 마운팅홀이 있어서 볼트로 직접 고정할수 있고, 출하전에 설치해야하지만 설치할 때 클리어런스를 조정하지 않아도 됩니다. 이 시리즈는 저속, 짧은 회전 구간, 그리고 높은 강성과 정밀도를 요구하는 곳에 적합합니다.

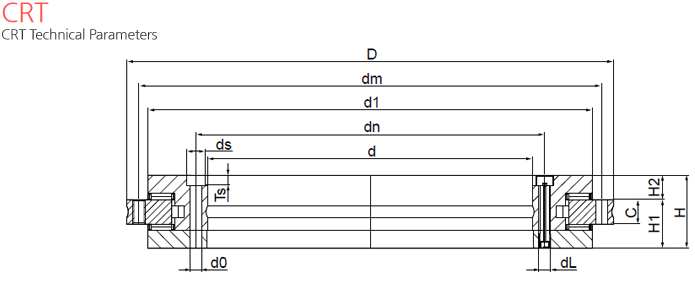

Type	DIMENSION												Axial runout and size to best (㎛)
	d			D			H	H1			H2		Standard	Strict
	Nominal dimen sion	Upper devia tion	Lower devia tion	Nominal dimen sion	Upper devia tion	Lower devia tion	Nominal dimen sion	Nominal dimen sion	Devia tion	Strict △H1s	Nominal dimen sion	Strict △H2s
	Unit: mm
CRT50	50	0	-0.008	126	0	-0.011	30	20	±0.0125	±0.025	10	±0.02	2	1
CRT80	80	0	-0.009	146	0	-0.011	35	23.35	±0.15	±0.025	11.65	±0.02	3	1.5
CRT100	100	0	-0.01	185	0	-0.015	38	25	±0.0175	±0.025	13	±0.02	3	1.5
CRT120	120	0	-0.01	210	0	-0.015	40	26	±0.0175	±0.025	14	±0.02	3	1.5
CRT150	150	0	-0.013	240	0	-0.015	40	26	±0.0175	±0.03	14	±0.02	3	1.5
CRT180	180	0	-0.013	280	0	-0.018	43	29	±0.0175	±0.03	14	±0.025	4	2
CRT200	200	0	-0.015	300	0	-0.018	45	30	±0.0175	±0.03	15	±0.025	4	2
CRT260	260	0	-0.018	385	0	-0.02	55	36.5	±0.2	±0.04	18.5	±0.025	6	3
CRT325	325	0	-0.023	450	0	-0.023	60	40	±0.2	±0.05	20	±0.025	6	3
CRT395	395	0	-0.023	525	0	-0.028	65	42.5	±0.2	±0.05	22.5	±0.025	6	3
CRT460	460	0	-0.023	600	0	-0.028	70	46	±0.225	±0.06	24	±0.03	6	3
CRT580	580	0	-0.025	750	0	-0.035	90	60	±0.25	±0.075	30	±0.03	10	5
CRT650	650	0	-0.038	870	0	-0.05	122	78	±0.25	±0.1	44	±0.03	10	5
CRT850	850	0	-0.05	1095	0	-0.063	124	80.5	±0.3	±0.012	43.5	±0.03	12	6
CRT950	950	0	-0.05	1200	0	-0.063	132	86	±0.3	±0.012	46	±0.03	12	6
CRT1030	1030	0	-0.063	1300	0	-0.08	145	92.5	±0.3	±0.015	52.5	±0.03	12	6
CRT1200	1200	0	-0.075	1490	0	-0.085	164	108	±0.3	±0.015	52.5	±0.03	15	6
